Aτο DataMatrix10 x 10είναι το μικρότερο σύμβολο ECC 200 DataMatrix, που αποτελείται από ένα πλέγμα 10 x 10 που χρησιμοποιείται για την κωδικοποίηση πολύ μικρών ποσοτήτων δεδομένων.

Λόγω του ελάχιστου αποτυπώματος του - συχνά περίπου 1 mm - το DataMatrix10 x 10χρησιμοποιείται ευρέως σε βιομηχανίες όπως η αεροδιαστημική, η ηλεκτρονική και οι ιατρικές συσκευές, όπου ο χώρος σήμανσης είναι εξαιρετικά περιορισμένος.

Ωστόσο, αυτό το συμπαγές μέγεθος έρχεται με αυστηρούς περιορισμούς. Ένα DataMatrix10 x 10μπορεί να αποθηκεύσει μόνο μερικούς χαρακτήρες και απαιτεί ακριβή έλεγχο των συνθηκών σάρωσης και σάρωσης.

Αυτός ο οδηγός εξηγεί το μέγεθος, τα όρια χωρητικότητας και πότε είναι η σωστή επιλογή σε πραγματικές εφαρμογές.

Τι είναι το DataMatrix 10 x 10; (Ορισμός και πρακτική σημασία)

Ένα DataMatrix10 x 10είναι ένας 2D barcode που αποτελείται από10 γραμμές x 10 στήλες (100 ενότητες)Σύμφωνα με το πρότυπο ECC 200.

Ενώ αποτελείται από 100 ενότητες, ένα σημαντικό μέρος αυτού του χώρου είναι διατηρημένο για δομικά μοτίβα και διόρθωση σφαλμάτων. Αυτό αφήνει μόνο μια ελάχιστη περιοχή για πραγματικά δεδομένα, η οποία καθορίζει ουσιαστικά τον τρόπο με τον οποίο το σύμβολο χρησιμοποιείται στην πράξη.

Με άλλα λόγια, το10 x 10Η μορφή δεν υπάρχει για ευελιξία, αλλά γιαακραίοι περιορισμοί χώρου.

DataMatrix 10 x 10 όρια χωρητικότητας (τι μπορείτε πραγματικά να κωδικοποιήσετε)

Ο πιο σημαντικός περιορισμός είναι η χωρητικότητα δεδομένων - και εδώ αποτυγχάνουν πολλές εφαρμογές.

Αν και το σύμβολο περιέχει 100 ενότητες, μόνο ένα μικρό μέρος είναι διαθέσιμο για πραγματικά δεδομένα. Τα υπόλοιπα διατηρούνται για:

• Finder μοτίβο (L-σχήμα σύνορο)

• Χρονογράφηση μοτίβο

Διόρθωση σφάλματος (Reed-Solomon, περίπου 25%)

Ως αποτέλεσμα, το χρήσιμο φορτίο είναι εξαιρετικά περιορισμένο.

Πρακτικά όρια χωρητικότητας:

Σύμφωνα με τις προδιαγραφές ECC 200, η μέγιστη χωρητικότητα ενός10 x 10Το DataMatrix είναι:

•Αριθμική: 6 ψηφία

•Αλφανούμερο: 3 χαρακτήρες

•Δυαδικό: 1 byte

Βασική γνώση:

A10 x 10Το DataMatrix δεν είναι "μικρό αλλά ευέλικτο".αυστηρά περιορισμένηΑκόμα και ένας επιπλέον χαρακτήρας θα αναγκάσει το σύμβολο να επεκταθεί.

Για παράδειγμα, η προσπάθεια κωδικοποίησης "1234567" θα δημιουργήσει αυτόματα ένα12 x 12 σύμβολοόχι10 x 10.

Φυσικό μέγεθος DataMatrix 10 x 10 (μέγεθος μονάδας και ήσυχη ζώνη)

Μόλις ορίζονται τα δεδομένα, ο επόμενος περιορισμός είναι το φυσικό μέγεθος.

Οι τελικές διαστάσεις εξαρτώνται από τοX-διάσταση (μέγεθος ενότητας). Στα συστήματα σήμανσης υψηλής ακρίβειας, αυτό μπορεί να είναι τόσο χαμηλό όσο 0,1 mm.

Τυπικές φυσικές διαστάσεις:

•Μέγεθος πίνακα:καθορίζεται από το μέγεθος της μονάδας (διάσταση Χ), μη σταθερό

•Ήσυχη ζώνη:τουλάχιστον 1 πλάτος μονάδας σε κάθε πλευρά

•Συνολικός απαιτούμενος χώρος:εξαρτάται από το μέγεθος της μονάδας και περιλαμβάνει την ήσυχη ζώνη

Για παράδειγμα, με μέγεθος μονάδας 0,25 mm, ένα10 x 10Το DataMatrix θα είναι περίπου 2,5 mm x 2,5 mm (εκτός από την ήσυχη ζώνη) και μεγαλύτερο όταν συμπεριλαμβάνεται η ήσυχη ζώνη.

Πολλές αποτυχίες σήμανσης δεν προκαλούνται από λάθη κωδικοποίησης, αλλά από ανεπαρκή ήσυχη ζώνη ή κακή αντίθεση γύρω από το σύμβολο.

Σύγκριση μεγέθους DataMatrix (10 x 10 έναντι μεγαλύτερων συμβόλων)

Για να αποφασίσουμε αν10 x 10είναι κατάλληλο, βοηθά να το συγκρίνετε με τα επόμενα επίπεδα μεγέθους.

Πρακτικός κανόνας:Αν τα δεδομένα σας είναι ακόμη και ελαφρώς περίπλοκα, το 10 x 10 συνήθως δεν είναι η σωστή επιλογή.

Πότε να χρησιμοποιήσετε το DataMatrix 10 x 10 (πραγματικές βιομηχανικές εφαρμογές)

Λόγω των περιορισμών του, αυτό το σύμβολο χρησιμοποιείται μόνο σε πολύ συγκεκριμένα σενάρια.

1. PCB και μικροηλεκτρονική

Στην κατασκευή PCB, ο διαθέσιμος χώρος σήμανσης είναι εξαιρετικά περιορισμένος.Για να ταιριάζει μέσα σε ένα10 x 10σύμβολο, οι κατασκευαστές συχνάσυμπίεση μορφών δεδομένων (π.χ. κωδικοποίηση βάσης-36).

2. Ιατρικά όργανα και εμφυτεύματα

Τα χειρουργικά εργαλεία πρέπει να επιβιώσουν επανειλημμένους κύκλους αποστείρωσης.Οι ετικέτες υποβαθμίζονται γρήγορα, οπότε απαιτείται μόνιμη σήμανση.

A10 x 10Το DataMatrix επιτρέπει την ανιχνευτικότηταχωρίς να επηρεάζει τη χρησιμότητα ή τη δομική ακεραιότητα.

3. Αεροδιαστημικά και εξαρτήματα ακρίβειας

Στην αεροδιαστημική βιομηχανία, ακόμη και τα μικρά μέρη πρέπει να είναι ανιχνεύσιμα.Ωστόσο, η σήμανση δεν πρέπει να αποδυναμώνει το συστατικό.

Αυτό δημιουργεί μια τέλεια περίπτωση χρήσης για υπερμικρά σύμβολα.

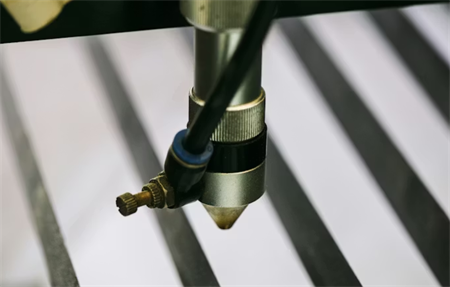

Άμεση σήμανση μέρους (DPM): Γιατί χρησιμοποιείται 10 x 10

Στις περισσότερες πραγματικές περιπτώσεις, DataMatrix10 x 10χρησιμοποιείται σεΆμεση σήμανση μέρους (DPM).

Αντί για την εκτύπωση ετικετών, ο κώδικας εφαρμόζεται άμεσα χρησιμοποιώντας:

• Σημείωση με λέιζερ

• Πινινγκ με σημεία

• Χημική χάραξη

Το πλεονέκτημα είναι η αντοχή.Το trade-off είναι ότιΗ αναγνωσιμότητα γίνεται πολύ πιο δύσκολη να ελεγχθεί.

Προκλήσεις ανάγνωσης (και πώς να τις διορθώσετε)

Σε αυτή την κλίμακα, η δημιουργία του κώδικα δεν είναι το δύσκολο μέρος.Διαβάστε το αξιόπιστα.

Κοινά ζητήματα περιλαμβάνουν:

• Αντανάκλαση σε μεταλλικές επιφάνειες

• Χαμηλή αντίθεση μετά τη σήμανση

• Ανεπαρκής ορισμός μονάδας

Λύσεις βιομηχανίας:

• Βιομηχανικά συστήματα όρασης (όχι σαρωτές καταναλωτών)

•Dφωτισμός για να μειώσει τις αντανακλάσεις

• Βελτιστοποιημένες παραμέτρους λέιζερ για υψηλή αντίθεση

Αυτά επικυρώνονται συνήθως σύμφωνα με τα πρότυπα ποιότητας ISO DPM.

Πώς να δημιουργήσετε ένα DataMatrix 10 x 10 σωστά

Για να δημιουργήσει επιτυχώς ένα10 x 10σύμβολο:

1.Κρατήστε τα δεδομένα εξαιρετικά σύντομα (συνιστάται 6 ψηφία ή λιγότερο)

2.Χρησιμοποιήστε λογισμικό κωδικοποίησης συμβατό με το ECC 200

3.Επικρίνετε το μέγεθος του σύμβολου πριν από τη σήμανση

4.Διαβασιμότητα δοκιμής υπό πραγματικές συνθήκες

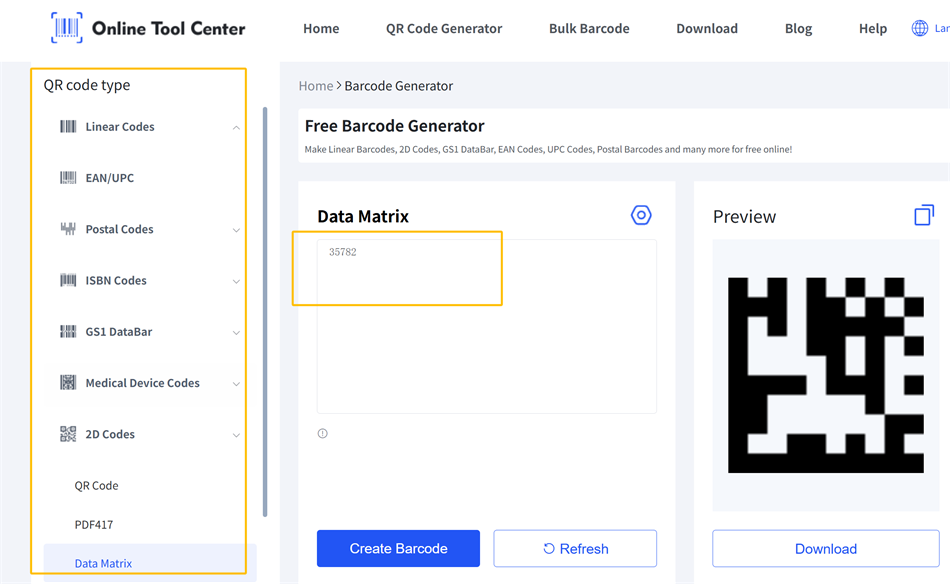

Στην πράξη, υπάρχουν πολλοίδωρεάν online 2D γεννήτριες γραμμικών κωδικώνπου μπορεί γρήγορα να δημιουργήσει ένα DataMatrix 10 x 10. Η διαδικασία είναι συνήθως απλή - απλά εισάγετε τα δεδομένα σας και το εργαλείο θα δημιουργήσει το σύμβολο αυτόματα.

Κύριος κανόνας:Εάν τα δεδομένα σας δεν ταιριάζουν φυσικά εντός του ορίου, μην τα αναγκάζετε - χρησιμοποιήστε ένα μεγαλύτερο σύμβολο αντί για αυτό.

Συμπέρασμα: Όταν το 10 x 10 είναι η σωστή επιλογή

Το DataMatrix10 x 10δεν είναι γενικός barkcode, αλλά μια λύση για ακραίους περιορισμούς χώρου.

Χρησιμοποιείται σωστά, επιτρέπει την ανιχνευτικότητα στα μικρότερα εξαρτήματα. Χρησιμοποιείται εσφαλμένα, συχνά οδηγεί σε μη αναγνώσιμους κωδικούς.

Τελικά, η επιτυχία εξαρτάται λιγότερο από τη δημιουργία του συμβόλου και περισσότερο από το σχεδιασμό ολόκληρης της διαδικασίας σημάδωσης και σάρωσης γύρω από τους περιορισμούς του.

Συχνές ερωτήσεις για το DataMatrix 10 x 10

Q1: Ποιο είναι το μικρότερο μέγεθος DataMatrix;

Το μικρότερο συνήθως χρησιμοποιούμενο μέγεθος του ECC 200 DataMatrix είναι10 x 10.

Q2: Πόσα δεδομένα μπορεί ένα10 x 10Κατάστημα DataMatrix;

Μέχρι 6 αριθμητικά ψηφία ή 3 αλφαριθμητικοί χαρακτήρες.

Q3: Μπορούν τα smartphones να σαρώσουν10 x 10Κωδικούς;

Ορισμένα smartphones μπορούν να σαρώσουν κωδικούς DataMatrix, αλλά για10 x 10Σύμβολα - ειδικά σε συνθήκες DPM ή χαμηλής αντίθεσης - η αξιοπιστία σάρωσης είναι συχνά περιορισμένη.
